POWGRID-S 低壓配電及控制箱系列
所屬分類：
低壓開關柜
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
適用范圍
OWGRID-S低壓配電及控制箱系列是正泰電器針對國內分配電市場新研發的一款低壓成套產品。標準化的產品設 計，統一的品牌形象，全方位的客戶體驗提升，均源于為客戶創造價值的初心。
該系列產品可廣泛應用于二級配電場所，如：
產品特點
POWGRID-S低壓配電及控制箱系列符合GB7251.1-2013,GB7251.12-2013標準?？蓱糜趧恿ε潆?、電機控制、照明控制等多種場景。 適用于掛墻明裝、掛墻暗裝和落地安裝等不同的安裝方式。同時可滿足戶內安裝和戶外安裝不同的安裝場所要求。
POWGRID-S低壓配電及控制箱系列采用的是焊接式結構，板材采用冷軋鋼板或不銹鋼板(根據客戶要求),采用人性化的設計， 結構布局合理，外觀新穎美觀。
環境條件
◎運行環境：最低溫度-5℃
◎短時最高溫度：+40℃
◎24小時最高平均溫度：+35℃
◎相對濕度：最大50%(+40℃)
注：1、溫度較低時允許有較大的濕度，最大90%(+20℃);
2、 設備在高于上述環境溫度中使用需考慮降容；
3、若設備安裝在高于2000米以上海拔時，應考慮降容運行。
◎運輸溫度：最高溫度+55℃最低溫度： -25℃;短時間內(不超過24小時)+70℃。
技術參數
|
符合標準 |
通過型式試驗(TTA) |
GB7251.1-2013/GB7251.4-2017/GB 7251.12-2013 |
|
電氣參數 |
額定工作電壓 |
230V/400VAC |
|
額定絕緣電壓 |
最高至1000V(根據元器件) |
|
|
額定沖擊耐受電壓 |
6/8kV(根據元器件) |
|
|
過電壓等級 |
Ⅲ |
|
|
額定頻率 |
50Hz |
|
|
污染等級 |
Ⅲ |
|
|
額定電流(le) |
最大至 630A |
|
|
額定短時耐受電流(Icw) |
最大至 30kA |
|
|
額定峰值耐受電流(lpk) |
最大至63kA |
|
|
結構特性 |
防護等級 |
IP40/54 |
|
表面處理 |
環氧樹脂靜電粉末噴涂并作啞光處理 |
|
|
外觀顏色 |
RAL7035或按客戶要求 |
|
|
箱體尺寸 |
詳見下面表格 |
|
|
箱體結構 |
焊接式 |
|
|
安裝方式 |
掛墻明裝、掛墻暗裝、落地安裝 |
|
|
安裝地點 |
戶內安裝、戶外安裝 |
|
|
材料規格 |
密封材料 |
聚氨酯一次發泡成型 |
|
殼體 |
掛 墻 式 ： 1 . 2 m m 冷 軋 鋼 板 / 不 銹 鋼 板 落地式：1.5mm冷軋鋼板/不銹鋼板 |
|
|
門板 |
墻式：1.5mm冷軋鋼板/不銹鋼板 落地式：2mm冷軋鋼板/不銹鋼板 |
|
|
安裝板 |
1.5mm敷鋁鋅板 |
|
|
絕緣件 |
采用自熄性或阻燃性熱塑材料 |

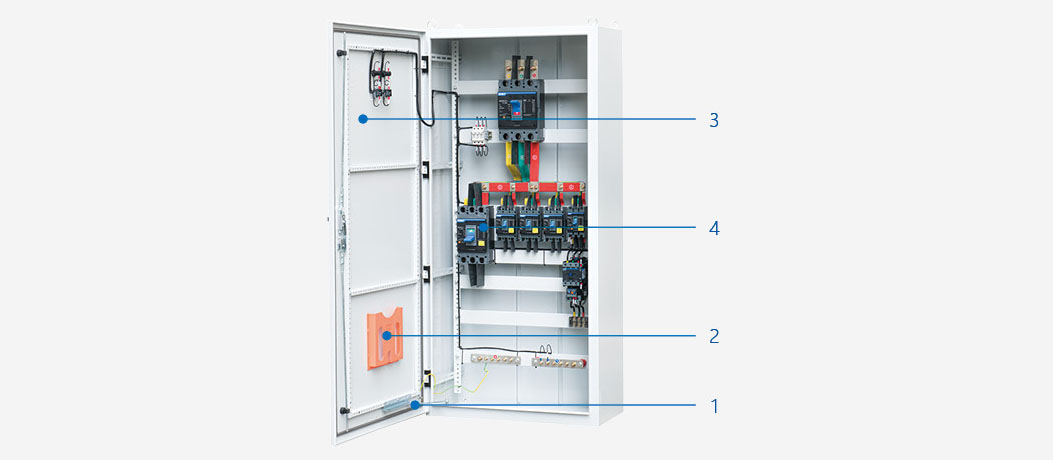

結構特點
1、門限位機構
箱門開啟時，門限位機構可有效防止箱門開合 撞擊干擾運維人員。
2、 文件夾
箱門內側配置文件夾，可存放產品圖紙、樣本、 技術資料等文件，方便隨手取用。
3、發泡密封
采用一次成型的發泡密封工藝，相比于傳統的 密封膠條，彈性更高，無接縫口，密封性更好， 可實現真正意義的IP54。
4、 預制安裝孔
預制安裝孔的安裝支架及橫梁，可方便元器件安裝定位及調整，固定電纜。
外形尺寸
掛墻式和嵌入式
|
序號 |
寬度(mm) |
高度(mm) |
深度(mm) |
備注 |
|
1 |
300 |
400 |
150 |
|
|
2 |
300 |
600 |
200 |
|
|
3 |
400 |
600 |
150 |
|
|
4 |
400 |
600 |
200 |
|
|
5 |
400 |
800 |
250 |
|
|
6 |
500 |
600 |
200 |
|
|
7 |
500 |
600 |
250 |
|
|
8 |
500 |
800 |
250 |
|
|
9 |
600 |
800 |
250 |
|
|
10 |
600 |
1000 |
250 |
|
注：非標尺寸箱體，可根據客戶需求定制，詳情請咨詢制造商，
