GCS低壓抽出式開關柜
所屬分類：
產品中心
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
主要用途
GCS裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動 化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz,額定工作電壓為380V(400V),(660V),額定電 流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

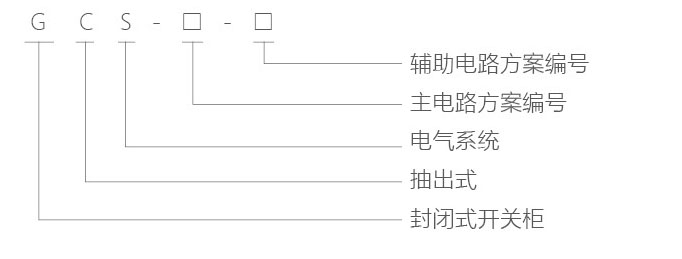

型號及含義
性能指標
裝置的設計符合下列標準
◎IEC439-1低壓成套開關設備和控制設備
◎GB 7251 低壓成套開關設備
◎ZBK 36001低壓抽出式成套開關設備
基本技術參數
|
主電路額定電壓(V) |
交流AC380(400)、(660) |
|
|
輔助電路額定電壓(V) |
交流AC220、380(400);直流DC110、220 |
|
|
額定頻率(Hz) |
50(60) |
|
|
額定絕緣電壓(V) |
660(1000) |
|
|
額定電流(A) |
水平母線 |
≤ 4000 |
|
垂直母線(MCC) |
1000 |
|
|
母線額定短時耐受電流 |
50,80 |
|
|
母線額定峰值耐受電流(kA/0.1s) |
105 ,176 |
|
|
工頻試驗電壓 |
主電路 |
2500 |
|
輔助電路 |
1760 |
|
|
母線 |
三相四線制 |
A.B.C.PE.N |
|
三相五線制 |
A.B.C.PE.N |
|
|
防護等級 |
IP30.IP40 |
|
裝置特點
◎提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。
◎功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍。
◎母線平置式排列使裝置的動熱穩定性好，能承受80/176kA短路電流的沖擊。
◎ MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動機群的需要。
◎裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。電流互感器裝置于電纜隔室內，使安裝維修方便。
◎同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度要求。
◎抽屜單元有足夠數量的二次插接件(1單元及以上為32對，1/2單元為20對),可滿足計算機接口和自控回路對接點數量的要求。
輔助電路
輔助電路圖的設計符合《火力發電廠廠用電設計技術規定》等有關設計技術規程規定，適用于發電廠、變電站的低壓廠(所)用電 系統及廠礦企業、高層建筑內的低壓配電系統。
輔助電路方案根據主電路方案分電源進線、饋線(PC)和電動機饋線(MCC)操作控制的功能單元進行設計。

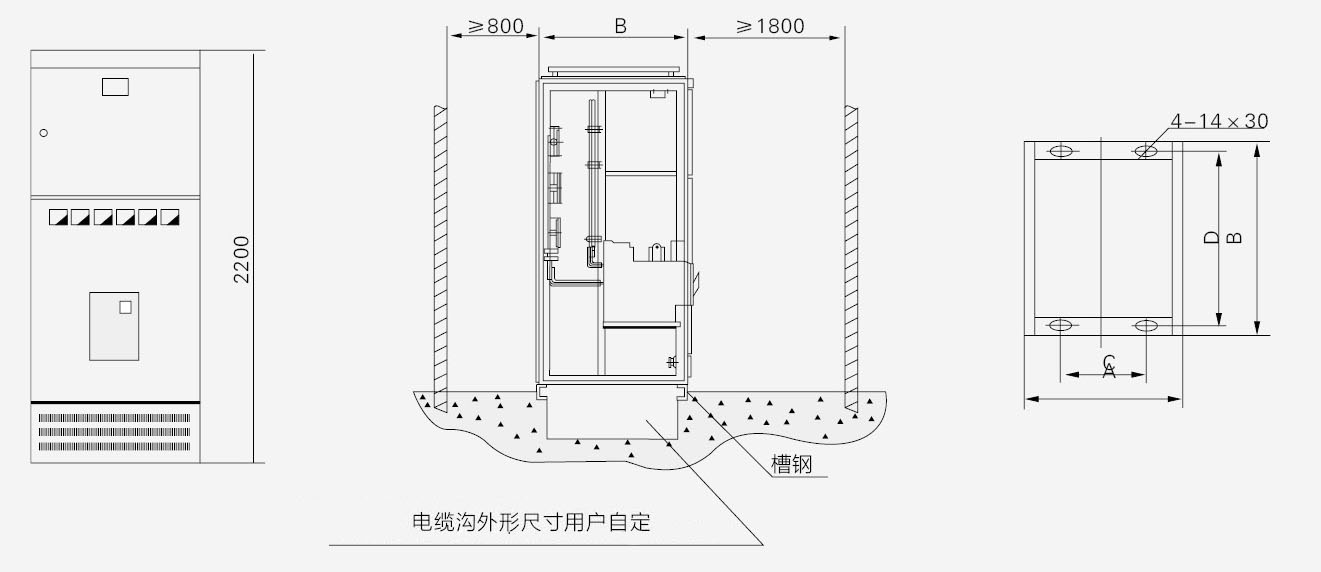

安裝示意圖
|
通用柜代號 |
A |
B |
C |
D |
備注 |
|
GCS-TG1010-4 |
1000 |
1000 |
850 |
956 |
聯絡柜 |
|
GCS-TG0810-4 |
800 |
1000 |
650 |
956 |
受電柜 |
|
GCS-TG0808-4 |
800 |
800 |
650 |
756 |
受電柜 |
|
GCS-TG0608-4 |
600 |
800 |
450 |
756 |
受電柜 |

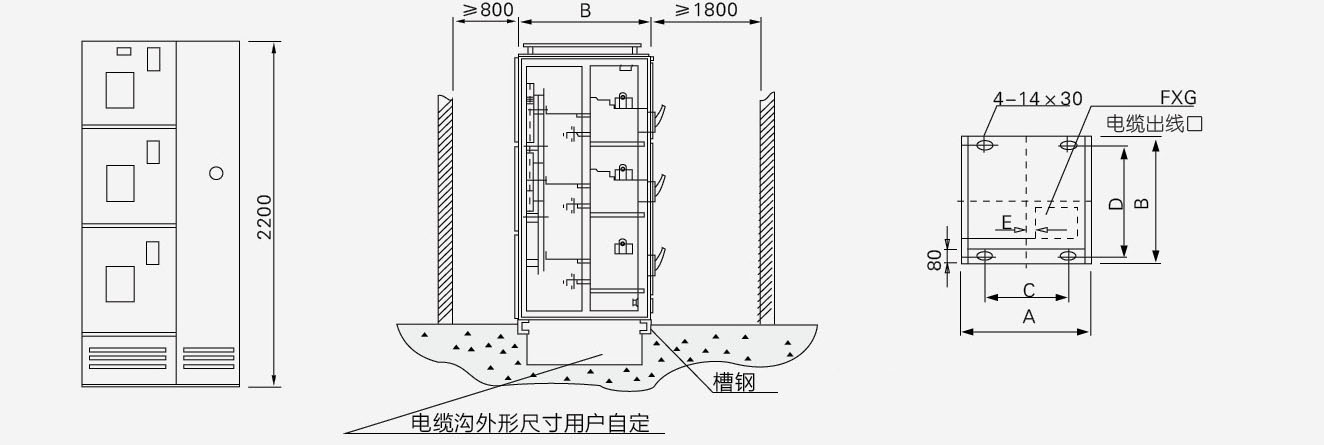

圖2 、PC柜安裝示意圖
|
電纜溝外形尺寸用戶自定 |
||||||
|
通用柜代號 |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1010-2 |
1000 |
1000 |
850 |
956 |
1000 |
400×400 |
|
GCS-TG0810-2 |
800 |
1000 |
650 |
956 |
800 |
200×400 |
|
GCS-TG1008-2 |
1000 |
800 |
850 |
756 |
1000 |
400×400 |
|
GCS-TG0808-2 |
800 |
800 |
650 |
756 |
800 |
200×400 |

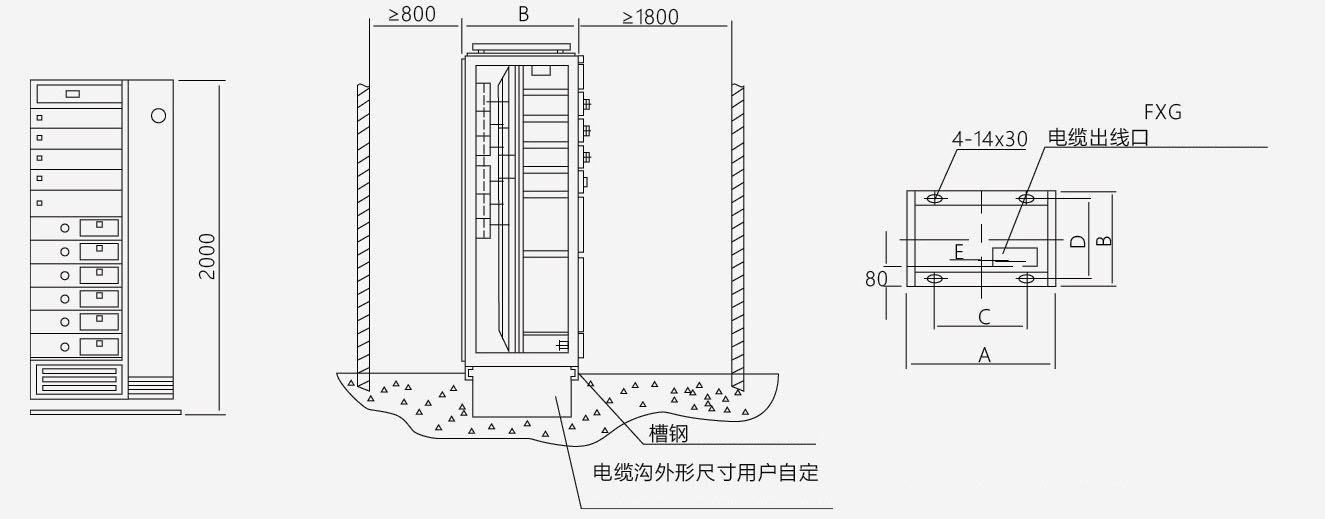

圖3 、MCC柜安裝示意圖
|
通用柜代號 |
A |
B |
C |
D |
E |
ExG |
|
GCS-IG1006-1 |
1000 |
600 |
850 |
556 |
60 |
400×350 |
|
GCS-TG0806-1 |
800 |
600 |
650 |
556 |
160 |
200×350 |
訂貨須知
訂貨合同包含以下內容：
◎產品的全型號包括主電路方案號和輔助電路方案號
◎主電路系統組合順序圖
◎輔助電路電氣原理圖
◎柜內元器件清單
◎電路中電壓、電流、時間等整定參數
◎與產品正常使用不符的其它特殊要求
