YBD-12 系列景觀型地埋式箱變
所屬分類：
產品中心
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
產品概述
YBD-12系列景觀型地埋式箱變主要由安裝在地下的地下式變壓器(含預制式地坑)和安裝在地上的戶外廣告燈箱 式高低壓開關設備兩部分組成。其中，地下式變壓器是一種帶有高壓熔斷器保護，能夠一段時間內浸沒入水中運行的 新型配電變壓器，在我國的機場、高速公路、橋梁、隧道等場所已經有了較為廣泛的使用；戶外燈箱式高低壓開關設 備的內部為戶外高低壓配電柜，箱體外側為廣告燈箱?？梢愿鶕?jù)周圍環境、用戶要求設計廣告畫的內容。整個產品占 地面積小，美觀大方，不但能與周圍環境高度協調，還能實現廣告作用。

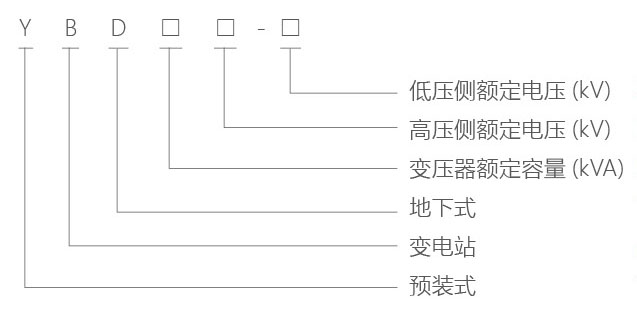

型號及含義
使用條件
◎海拔高度：不超過1000m;
◎環境溫度：最高氣溫+50℃、最低氣溫-25℃;
◎相對濕度：日平均值不大于95%;月平均值不大于90%;
◎安裝斜度不超過3度，無經常性劇烈振動沖擊場所；
◎周圍空氣無爆炸性、不受腐蝕或可燃性氣體等明顯污染；
注：訂購本產品超出上述條件規定時，請與本公司協商。
技術參數
◎額定電壓等級：35kV和10kV及以下 ◎頻率：50Hz ◎絕緣水平(見下表)
|
|
高壓?jiǎn)卧~定電壓 |
kV |
10 |
|
高壓開關單元 |
額定頻率 |
Hz |
50 |
|
額定電流 |
A |
630 |
|
|
1min工頻耐受電壓(對地和相間/隔離斷口) |
kV |
42/48 |
|
|
雷電沖擊電壓 |
kV |
75/85 |
|
|
額定短時耐受電流 |
kA/2s |
20 |
|
|
額定峰值耐受電流 |
kA |
50 |
|
|
防護等級 |
IP67 |
|
|
|
低壓開關單元 |
低壓?jiǎn)卧~定電壓 |
kV |
0.4 |
|
主回路額定電流 |
A |
50~3200 |
|
|
額定短時耐受電流 |
kA/1s |
30 |
|
|
額定峰值耐受電流 |
kA |
63 |
|
|
分支回路路數 |
Way |
0~32 |
|
|
防護等級 |
IP34 |
|
|
|
地下式變壓器 |
變壓器單元額定電壓 |
kv |
10 |
|
額定容量 |
kVA |
30~1600 |
|
|
頻耐電壓 |
kv |
35 |
|
|
雷電沖擊電壓 |
kV |
95 |
|
|
聯結級別 |
Dyn11 |
|
|
|
阻抗電壓 |
4%/4.5% |
|
|
|
損耗 |
S11 |
|
|
|
防護等級 |
IP68 |
|

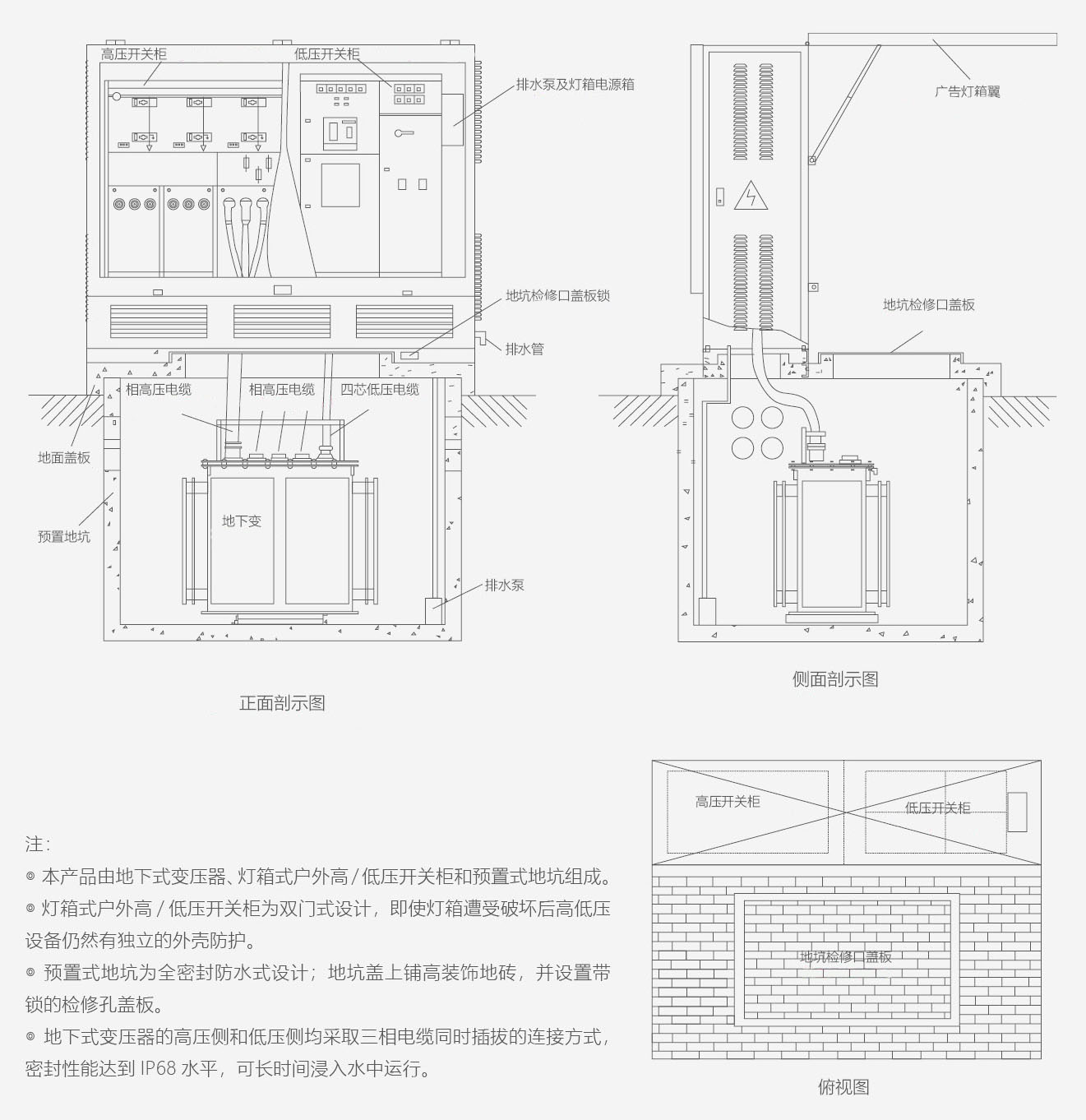

安裝示意圖
