YB□-12 0.4 預裝式變電站
所屬分類：
產品中心
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
產品概述
本產品完全符合GB17467《高壓低壓預裝式變電站》標準。適用于城市公共配電、路燈配電、工礦企業、市區建筑、 住宅小區、油田碼頭、賓館、公園及工地施工等，可實現環網或終端型供電方式。

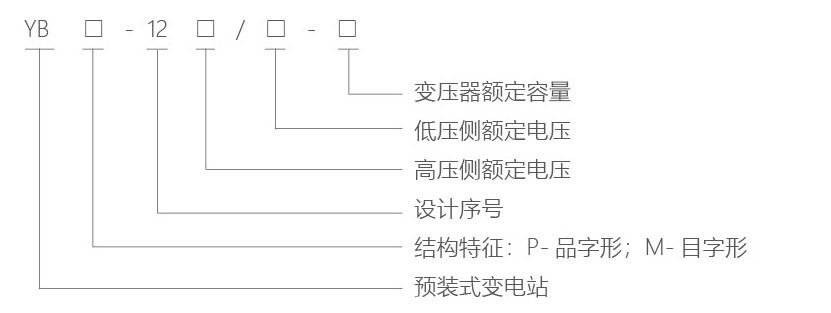

型號及含義
使用條件
◎海拔高度：≤1000m;
◎環境溫度： -25℃~+40℃;
◎溫度：最高月平均氣溫+30℃,最高年平均氣溫+20℃;
◎相對濕度：日平均值不大于95%,月平均值不大于90%;
◎防震水平：水平加速度0.4m/s²,垂直加速度0.15m/s² ;
◎安裝地點無劇烈沖擊、 無嚴重污染和化學腐蝕、無導電塵埃及爆炸危險，當不能滿足正常使用條件要求時，請用戶與我公司協商解決。
產品結構特點
◎本變電站由高壓室、變壓器室和低壓室組成，可布置成目字型或品字型；
◎具有終端，環網或雙電源供電方式；
◎可做成單臺或雙臺變壓器的供電方案；
◎可選擇油浸電力變壓器和干式電力變壓器；
◎箱體設有足夠的自然通風口和隔熱措施，可保證所有電器設備正常運行(如用戶需求可采用強制冷卻);
◎“五防“功能齊全，操作維護方便，運行安全可靠；
◎外殼材料為不銹鋼、鋁合金、冷軋板、彩鋼復合板、非金屬或兩者的組合，耐老化、阻燃、防腐、防水、防塵、具備長期戶外使用條件；
◎體積小、重量輕、外型美觀與環境協調；
◎當選用SF6負荷開關柜時，箱變整體尺寸小，更適用于小區建設，路燈工程改造。
◎高壓環網柜內可裝配網自動化終端(RTU)實現短路及單相接地故障的可靠檢測，具備“四遙“功能，便于配網自動化升級。
技術參數
|
|
項目 |
單位 |
參數 |
||
|
高壓單元 |
額定頻率 |
HZ |
50 |
||
|
額定電壓 |
KV |
6 |
10 |
35 |
|
|
最高工作電壓 |
KV |
6.9 |
11.5 |
40.5 |
|
|
額定電流 |
A |
400、630 |
|||
|
轉移電流 |
A |
870 |
|||
|
工頻耐受電壓對地和相間/隔離斷口 |
KV |
42/48 |
|||
|
雷電沖擊耐壓對地和相間/隔離斷口 |
KV |
75/85 |
|||
|
額定短路開斷電流(限流熔斷器) |
KA |
31.5 |
|||
|
變壓器單元 |
額定電壓 |
KV |
6、10、35 |
||
|
額定容量 |
KVA |
10-1250 |
|||
|
分接范圍 |
% |
±2×2.5%、±5% |
|||
|
聯結組別 |
|
Yyn0、Dyn11 |
|||
|
阻抗電壓 |
% |
4、4.5、6、8 |
|||
|
低壓單元 |
額定電壓 |
V |
220、380、690、800 |
||
|
主回路額定電流 |
A |
50-4000 |
|||
|
支路電流 |
A |
5-800 |
|||
|
外殼 |
防護等級(常規產品) |
|
高壓室IP33;變壓器室IP23;低壓室IP33HV room IP33; Transformer room IP23;LV room IP33 |
||
|
噪聲水平 |
dB |
≤ 50 |
|||

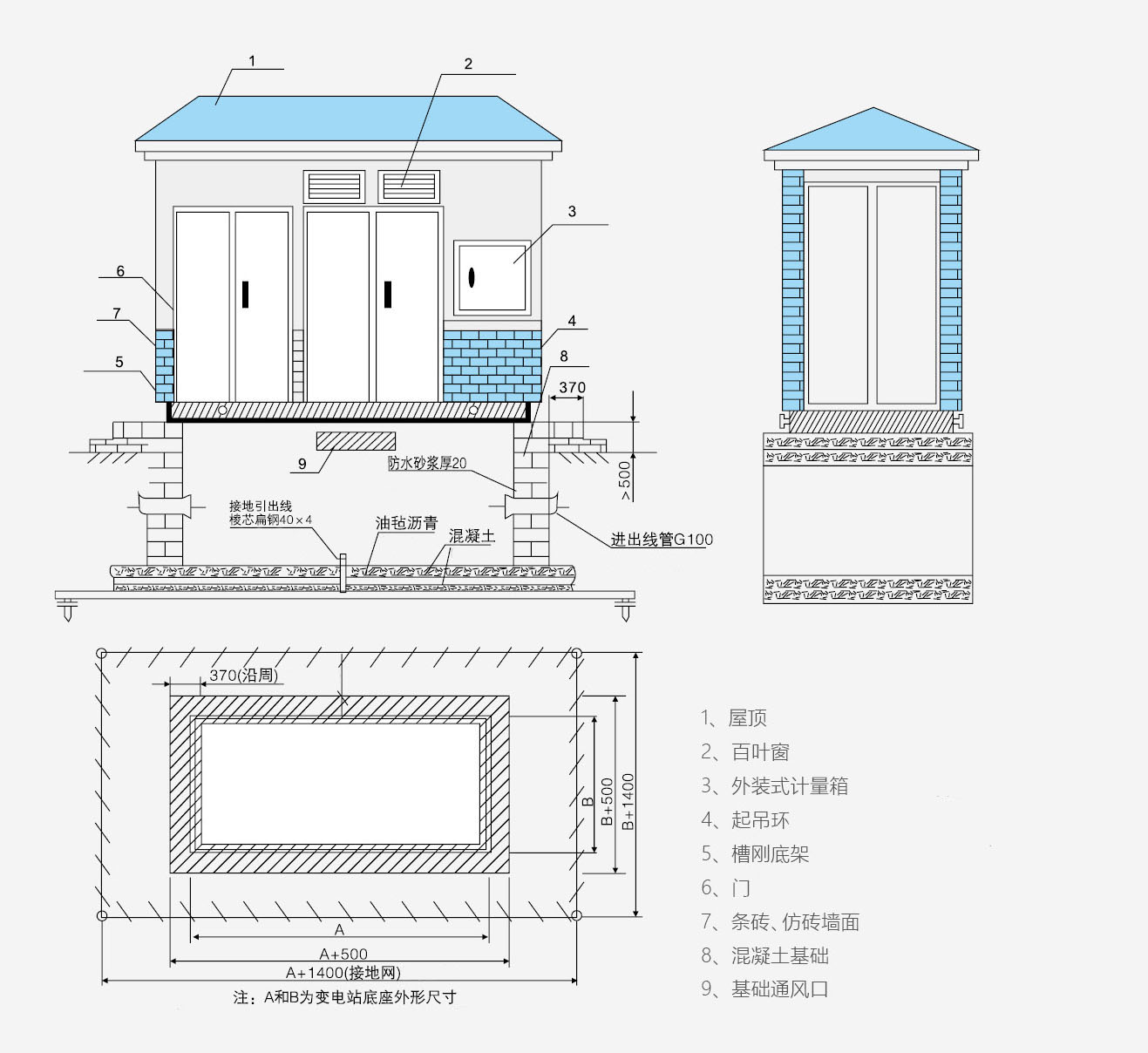

安裝尺寸圖
訂貨須知
用戶如訂貨需提供以下資料：
◎型號、容量、數量、顏色外形尺寸要求，外殼材料；
◎變壓器的型號、性能、聯結組別、分接范圍及阻抗要求；
◎高低壓側一次接線方案、元器件型號、規格和要求；
◎變壓器油(25#、45#、高燃點油);
◎電力智能化管理網或物業管理對箱式變電站的入網配置 要求；
◎使用環境要求。
