產品描述
參數
主要用途
本系列低壓抽出式開關柜是一種用標準模件由工廠組裝(FBA)的組合式柜型。
本系列低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕工紡織等廠礦企業和住宅小 區、高層建筑等場所，作為交流50~60HZ,額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配及控制之用。
本裝置符合GB 7251.1《低壓成套開關設備》及JB/T 9961《低壓抽出式成套開關設備》國家專業標準并符合IEC 439-1國際專業標準。
型號及含義
正常使用環境條件
◎周圍空氣溫度不高于+40℃,不低于-5℃,并且24h內其平均溫度不高于+35℃。
◎大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較高的相對濕度，例如+20℃時為90%,但 應考慮到溫度變化，有可能會偶然地產生凝露。
◎海拔高度不超過2000m。
◎本裝置適應于以下溫度的運輸和儲存過程： -25℃至+55℃的范圍之間，在短時間內(不超過24h)可達+70℃,在這些極限溫度下裝 置不應遭到任何不可恢復的損傷，而且 在正常條件下應能正常工作。
◎如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
◎當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
基本技術參數
|
電氣性能 |
660V(1000)V |
|
|
額定絕緣電壓 |
380V、660V |
|
|
額定工作電壓 |
5000A |
|
|
主母線最大工作電流 |
100kA/1s |
|
|
主母線額定耐受電流 |
220kA/1s |
|
|
主丹線額定峰值耐受電流 |
1000A |
|
|
配電母線(垂直母線)最大工作電流 |
|
|
|
|
||
|
配電母線(垂直母線)峰值電流 |
|
|
|
標準型 |
105kA(最大值)/0.1s |
|
|
加強型 |
176kA(最大值)/0.1s |
|
| 防護等級 |
| 符合IEC 529 、DIN 40050標準 |
|
IP30對大于Φ2 . 5MM 固定防護 IP40對大于Φ1.0MM 固定防護 |
|
IP54對塵埃和任意方向噴濺作防護 |
|
(訂購IP54防護等級時應與制造廠協商) |
開關柜類型
1.動力配電中心柜(PC):可采用Emax,MT,3WN,AH、ME系列等斷路器。
2.電動機控制中心柜(MCC):由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。功率因數自動補償柜(帶有手動、自動及遠動功率因數補償裝置)

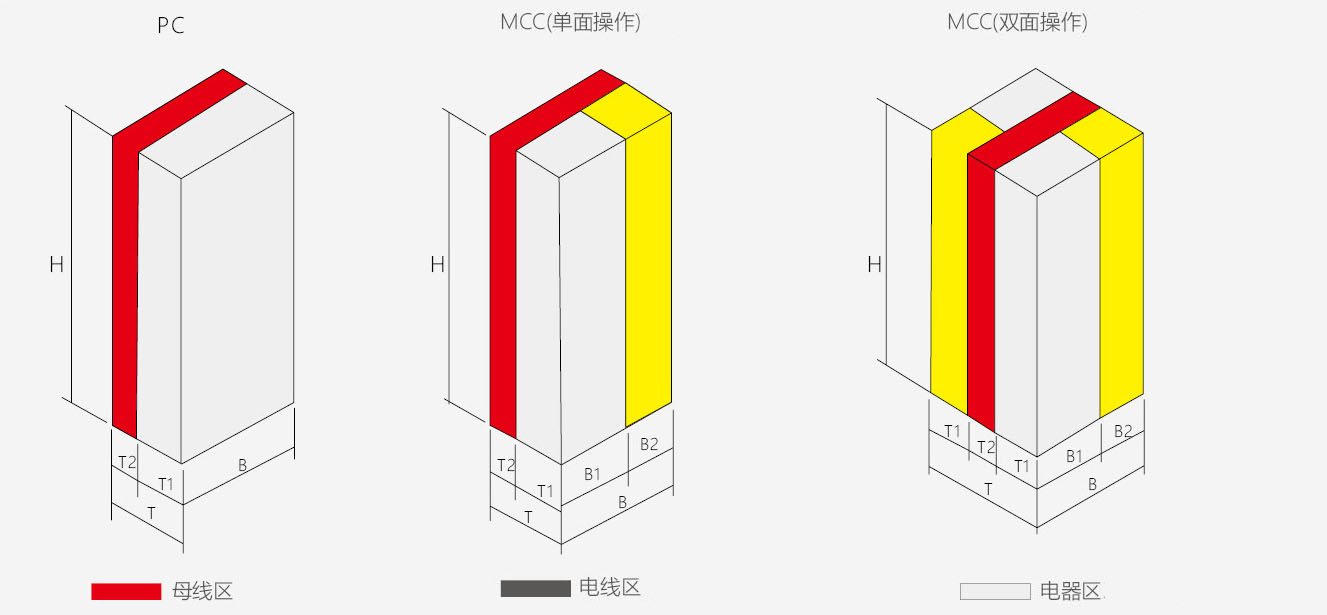

柜體示意圖
1.動力配電中心柜(PC):可采用Emax,MT,3WN,AH、ME系列等斷路器。
2.電動機控制中心柜(MCC):由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。功率因數自動補償柜(帶有手動、自動及遠動功率因數補償裝置)
A動力配電中心(PC)柜
|
高 |
寬 |
深 |
備注 |
||
|
H |
B |
T |
T1 |
T2 |
|
|
2200 |
400 |
1000 |
800 |
200 |
主母線轉接 |
|
2200 |
400 |
1000 |
800 |
200 |
F1s-1250-2000 ME630-1605 |
|
2200 |
600 |
1000 |
800 |
200 |
F2s-2500 |
|
2200 |
800 |
4000 |
800 |
200 |
F4s-3200 Me2000-3200 |
|
2200 |
1000 |
1000 |
800 |
200 |
F5s-4000 Me3205 |
|
2200 |
1200 |
1000 |
800 |
200 |
Me4005 |
B 電動機控制中心(MCC)柜
|
高 |
寬 |
深 |
備注 |
||||
|
H |
B |
B1 |
B2 |
T |
T1 |
T2 |
|
|
2200 |
1000 |
600 |
400 |
600 |
400 |
200 |
單面操作 |
|
2200 |
1000 |
600 |
400 |
1000 |
400 |
200 |
雙面操作 |

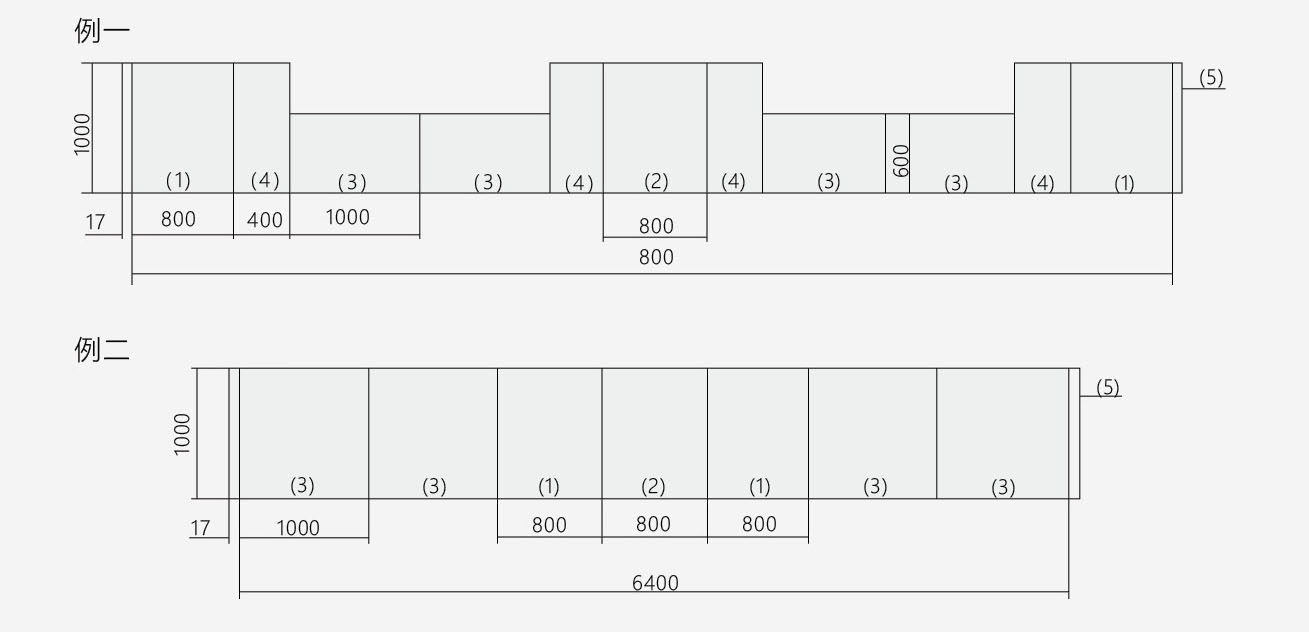

組合方式示意圖

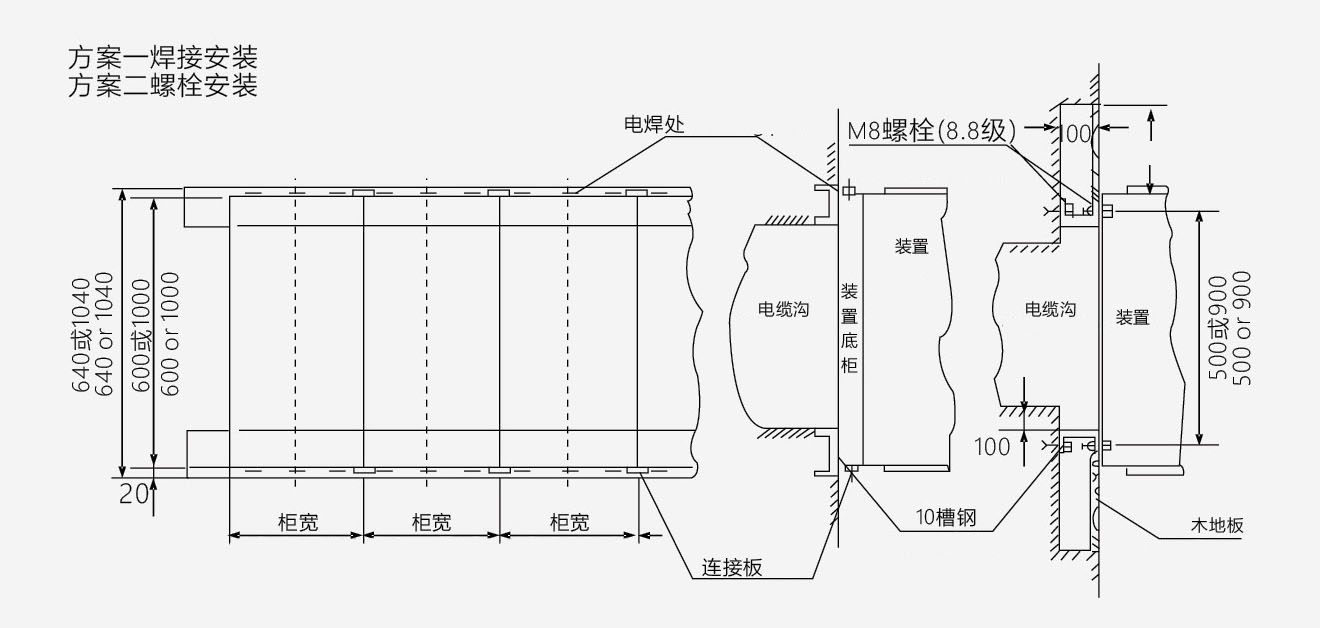

安裝示意圖
