JXF控制箱系列
所屬分類：
產品中心
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
產品概述
JXF控制箱適用于50Hz,500V及以下，負荷電流不大于250A的三相三線、三相四線、三相五線系統，對配電系 統作控制、漏電保護以及電動機的過載、短路、缺相保護及各種控制。該箱設計合理，體積小、外形美觀，使用安全可靠，廣泛用于冶金，石化，醫療衛生、航空、住宅小區、商場、學校、城市改造。

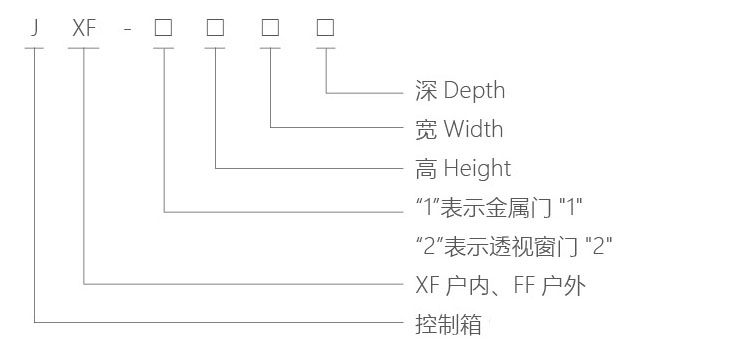

型號及含義
使用環境及條件
◎海拔高度不超過2000m;
◎周圍空氣溫度不超過+40℃,不低于-25℃; ◎+20℃時空氣相對濕度月平均不大于40%;
◎無劇烈振動和沖擊的場所；
◎無爆炸危險場所、介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
符合標準
◎該產品符合IEC 60439-1:1992《低壓成套開關設備和控制設備第一部分：型式試驗和部分型式試驗成套設備》。
◎該產品符合GB 7251.1-1997《低壓成套開關設備和控制設備第一部分：型式試驗和部分型式試驗成套設備》。
結構特點
◎多系列、多結構、焊接式、分體式、組裝式；戶外型、戶內型；
◎多種雙層門結構，使用安全可靠；
◎多種防護等級：P20、IP40、IP43、IP54、IP65;可滿足不同場所的需要；

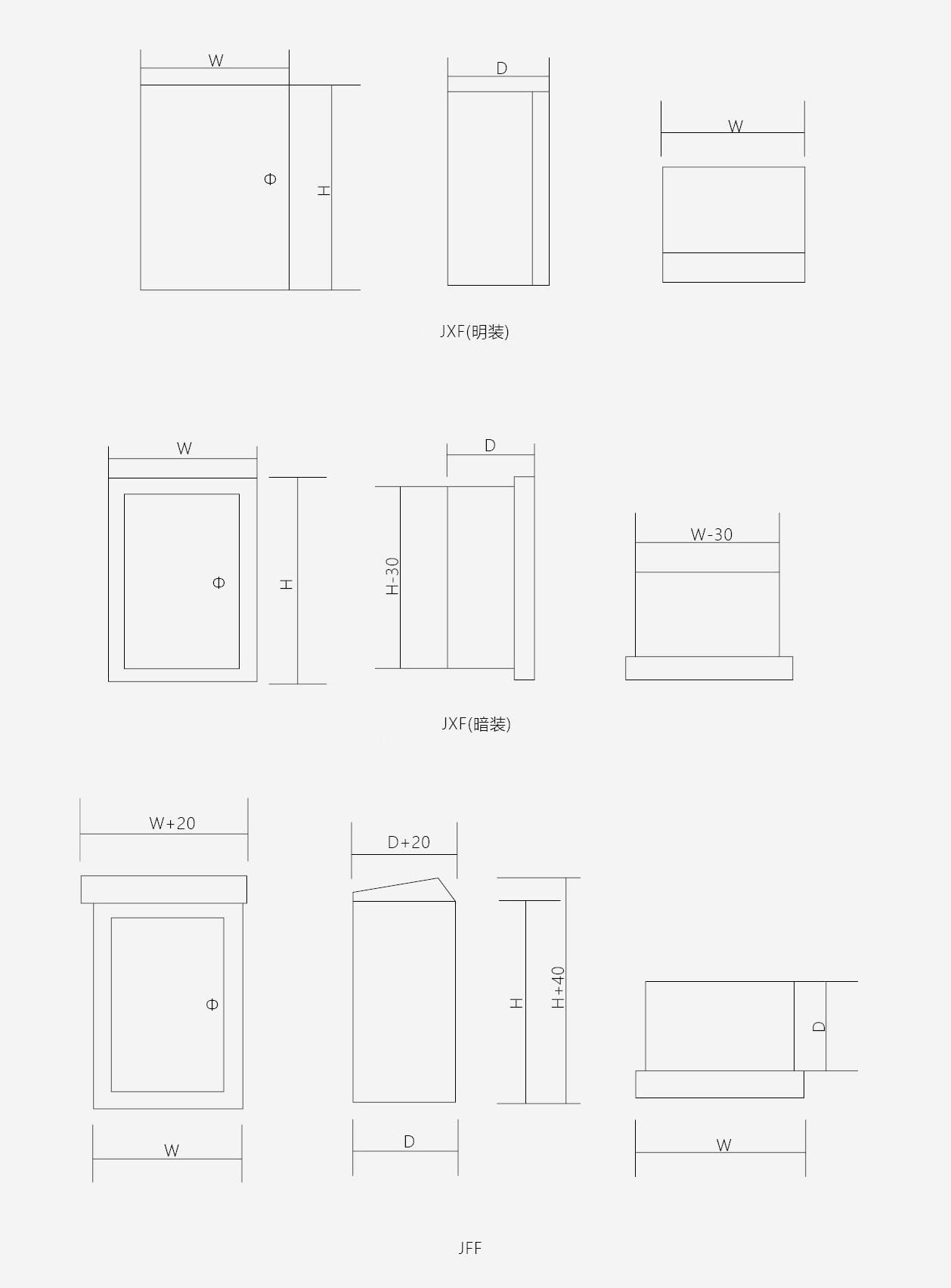

外形尺寸(焊接式)
|
規格 |
高 |
寬 |
深 |
鐵皮厚度 |
結構特點 |
|
2520/14 |
250 |
200 |
140 |
1.2
1.5
|
JXF為明裝和暗裝兩種，JFF 分為金屬門和透視窗門兩種， 門板貼有密封橡皮條，防止雨 水滲入。箱體配備有上下進出 線孔和安裝底版，進出線孔出 廠已加裝密封板，門開啟角大 于90°。JXF、JFF1各有25種 規格，JFF2有18種規格。
|
|
3025/14 |
300 |
250 |
140 |
||
|
3025/18 |
300 |
250 |
180 |
||
|
3030/14 |
300 |
300 |
140 |
||
|
3030/18 |
300 |
300 |
180 |
||
|
4030/14 |
400 |
300 |
140 |
||
|
4030/20 |
400 |
300 |
200 |
||
|
5040/14 |
500 |
400 |
140 |
||
|
5040/20 |
500 |
400 |
200 |
||
|
5040/23 |
500 |
400 |
230 |
||
|
6040/14 |
600 |
400 |
140 |
||
|
6040/20 |
600 |
400 |
200 |
||
|
6040/23 |
600 |
400 |
230 |
||
|
6050/14 |
600 |
500 |
140 |
||
|
6050/20 |
600 |
500 |
200 |
||
|
6050/23 |
600 |
500 |
230 |
||
|
7050/16 |
700 |
500 |
160 |
||
|
7050/20 |
700 |
500 |
200 |
||
|
7050/23 |
700 |
500 |
230 |
||
|
8060/20 |
800 |
600 |
200 |
||
|
8060/23 |
800 |
600 |
230 |
||
|
8060/25 |
800 |
600 |
250 |
||
|
100080/20 |
1000 |
800 |
200 |
||
|
10080/25 |
1000 |
800 |
250 |
||
|
10080/30 |
1000 |
800 |
300 |
注：柜體尺寸可根據客戶提供圖紙要求確定。
訂貨須知
訂貨時要注明
◎型號；
◎安裝方式；
◎結構型式及外形尺寸；
◎系統圖和控制原理圖；
◎有特殊要求的協商解決。
