GZDW直流電源柜
所屬分類：
產品中心
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
產品概述
GZDW直流電源柜應用于大中小型發電廠和變電站，作為正常運行和事故狀態下的高壓開關分合閘、繼電保護、 自動控制、事故照明、燈光和音響信號等所需的直流電源也可應用于冶金、鐵道、礦山、石化、郵電、通訊、醫療衛生，銀行、賓館、高層建筑和計算機網絡等行業所需的直流電源；微機控制直流電源柜可用于無人職守、遠程集中監控的發電廠、變電站和其他行業的直流電源。
本產品負荷JB/T57774-2000《電力系統直流電源設備通用技術條件及安全要求》標準。

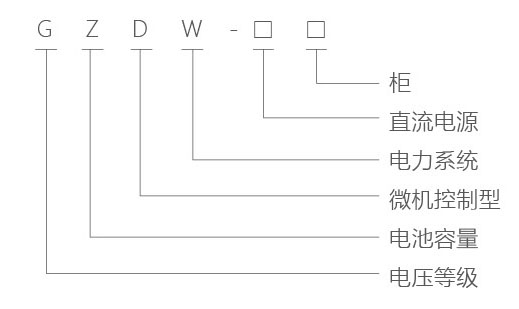

型號及含義
正常使用條件
◎海拔高度：不超過2000m;
◎環境溫度： -5℃~+40℃;
◎相對濕度：不大于90%(20±5℃時);
注：訂購本產品超出上述條件規定時，請與本公司協商。
主要功能
◎規格齊全：該系列產品共有十種型號幾百種規格，能完全滿足大中小型發電廠、變電站和各行業對直流電源的需求；
◎運行可靠：交流雙路納入自動切換，該產品設有二臺充電浮充電裝置互為備用，系統切換方便；
◎電池使用壽命長：該產品能嚴格按照蓄電池充電曲線對蓄電池進行充電、浮充電，避免過沖或欠沖現象，微機控制型具有電池巡檢功能；
◎多重保護：該產品能對各工作點跟蹤檢測，軟件與硬件保護相結合，絕緣檢測裝置隨時檢查母線絕緣狀況；
◎運動通訊：微機控制直流電源柜能與上位微機通訊，能實現集中監控和無人值班。
|
輸出直流電壓額定值 |
24V |
48V |
110V |
220V |
|
浮充電壓調節范圍 |
21-28 |
43-57 |
99-130 |
198-260 |
|
均充電壓調節范圍 |
27-31 |
54-62 |
125-140 |
198-286 |
|
主充電壓調節范圍 |
21-36 |
43-70 |
99-162 |
187-310 |
|
產品型號 |
序號說明 |
規格(種) |
適用范圍 |
|
GZDW230- □/□ |
單組電池、單母線分段、二臺雙線輸出充電裝置、無降壓回路 |
10 |
發電廠或大型變電站 |
|
GZDW231- □/□ |
單組電池、單母線、二臺雙線輸出充電裝置、無降壓回路 |
10 |
發電廠活大型變電站 |
|
GZDW232- □/□ |
單組電池、雙母線分段、二臺雙線輸出充電浮充充電設置 |
20 |
12kV-220kV變電站和中小型 電廠 |
|
GZDW233- □/□ |
單組電池、雙母線、二臺雙線輸出充電浮充裝置 |
20 |
|
|
GZDW234- □/□ |
單組電池、雙母線分段、二臺三線輸出充電浮充電裝置 |
20 |
|
|
GZDW235- □/□ |
單組電池、雙母線、二臺三線輸出充電浮充電裝置 |
20 |
|
|
GZDW240- □/□ |
雙組電池、單母線分段、二臺雙線輸出充電浮充電裝置、無降壓回路 |
10 |
重要發電廠或大型變電站 |
|
GZDW241- □/□ |
雙組電池、雙母線、二臺雙線輸出充電浮充電裝置 |
12 |
12kV-220kV變電站和中小型 電廠 |
|
GZDW242- □/□ |
單組電池雙母線分段、三臺雙線輸出充電浮充電裝置 |
10 |
重要發電廠或大型變電站 |
|
GZDW243- □/□ |
雙組電池、雙母線、二臺三線輸出充電浮充電裝置 |
12 |
2kV-220kV變電站和中小型電廠
|
|
產品型號 |
序號說明 |
蓄電池輸出電壓(V) |
控母額定電流(A) |
合母沖擊電流(A) |
柜面數據 |
|
GZDW2-20/220 |
20 |
220 |
5 |
60 |
2 |
|
GZDW2-38/220 |
38 |
220 |
5 |
100 |
2 |
|
GZDW2-50/220 |
50 |
220 |
8 |
120 |
2 |
|
GZDW2-65/220 |
65 |
220 |
10 |
120 |
2 |
|
GZDW2-80/220 |
80 |
220 |
10 |
240 |
2 |
|
GZDW2-100/220 |
100 |
220 |
10 |
240 |
2 |
|
GZDW2-150/220 |
150 |
220 |
15 |
480 |
3-4 |
|
GZDW2-200/220 |
200 |
220 |
20 |
480 |
3-4 |
|
GZDW2-300/220 |
300 |
220 |
30 |
600 |
3-4 |
|
GZDW2-20/110 |
20 |
220 |
5 |
60 |
2 |
|
GZDW2-38/110 |
38 |
220 |
5 |
100 |
2 |
|
GZDW2-50/110 |
50 |
220 |
8 |
120 |
2 |
|
GZDW2-65/110 |
65 |
220 |
10 |
120 |
2 |
|
GZDW2-80/110 |
80 |
220 |
10 |
240 |
2 |
|
GZDW2-100/110 |
100 |
220 |
10 |
240 |
2 |
|
GZDW2-150/110 |
150 |
220 |
15 |
480 |
3-4 |
|
GZDW2-200/110 |
200 |
220 |
20 |
480 |
3-4 |
|
GZDW2-300/110 |
300 |
220 |
30 |
600 |
3-4 |

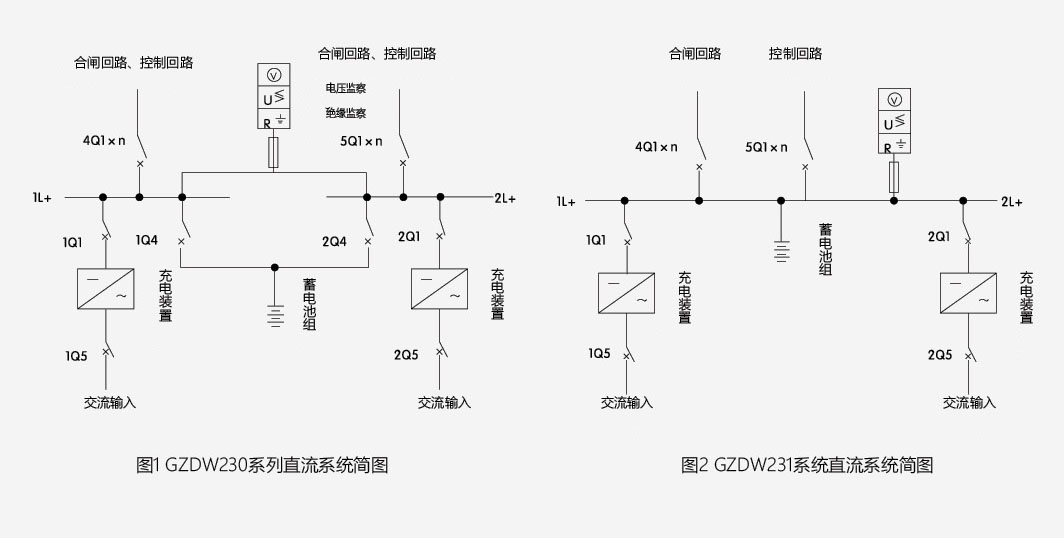

直流系統圖
